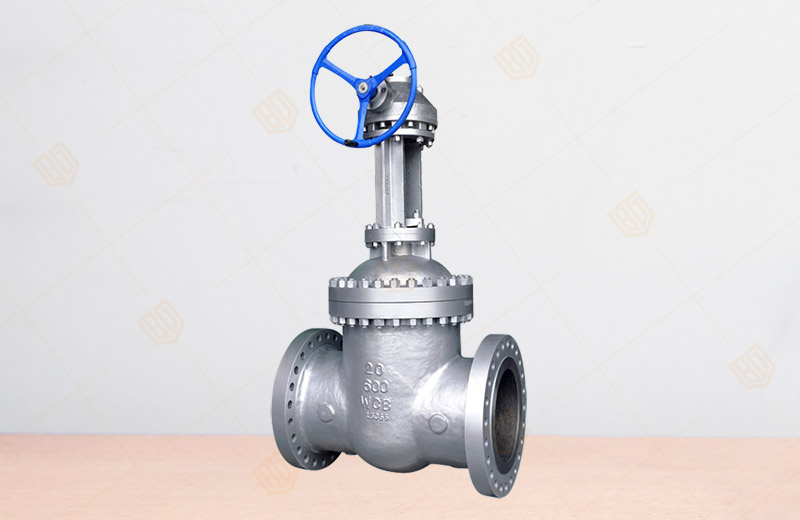

Z541Y高壓閘閥

產品概況

產品型號：Z541Y
公稱通徑：NPS 2"~32"
公稱壓力：900LB
閥體材質: 鑄鋼A216，WCB(碳鋼)；不銹鋼（CF8，CF8M，CF3M，CF3）；低溫鋼，鉻鉬鋼等
驅動方式: 電動、氣動、液動、齒輪等
設計制造：API600
檢驗和試驗：API598
法蘭尺寸：ASME B16.5
對焊尺寸：ASME B16.25
結構長度：ASME B16.10
溫度基準：ASME B16.34

Z541Y高壓閘閥產品詳情

Z541Y高壓閘閥產品介紹：

百鋼閥門集團生產銷售的Z541Y高壓閘閥是作為截止介質使用，在全開時整個流通直通，此時介質運行的壓力損失較小。Z541Y高壓閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況，不適用于作為調節或節流使用。對于高速流動的介質，美標閘閥的閘板在局部開啟狀況下可以引起閘門的振動，而振動又可能損傷閘板和閥座的密封面，而節流會使閘板遭受介質的沖蝕。從結構形式上，主要的區別是所采用的密封元件的形式。

Z541Y高壓閘閥用途和性能規范

1.1用途：

a、本產品主要用于氣體、液體介質管路上作啟閉器，接通或截斷介質流，不適用于調節介質流量。具有流阻小，啟閉較省力等優點。

b、適用范圍：化工、石油、冶金、造紙、制藥等行業。

1.2性能規范：

試驗壓力	壓力等級	150Lb	300Lb	600Lb		900Lb	MPa
	殼體試驗	3.0	7.5	16.5		22.5
	氣密封試驗	0.6	0.6	0.6		0.6
	密封試驗	2.2	5.5	12.1		16.5
	上密封試驗	2.2	5.5	12.1		16.5
使用范圍
閥門材質		適用溫度（℃）			適用介質
WCB		-29℃~425℃			水、蒸氣、油品等
WC6		-29℃~540℃			水、蒸氣、油品等
ZG1Cr5Mo		-29℃~550℃			水、蒸氣、油品等
CF8		≤200℃			硝酸類、弱腐蝕性氣體或液體介質
CF3		≤200℃			醋酸類、弱腐蝕性氣體或液體介質

Z541Y高壓閘閥閥門主要零件材料：

閥體材料部件材料	閥體、閥蓋、閘板	閥桿	填料
WCB	WCB	F6a	柔性石墨
WC6	WC6	38CrMoALA	柔性石墨
ZG1Cr5Mo	ZG1Cr5Mo	38CrMoALA	柔性石墨
CF8	CF8	F304	柔性石墨
CF3	CF3	F316	柔性石墨

Z541Y高壓閘閥產品外形及結構尺寸：

900(PN150)環槽法蘭RTJ面自密封式	2	50	2	368	371	368	51	458	280	-	-	832	590	DZW20A
	21/2	65	21/2	419	422	419	62	550	280	-	-	880	590	DZW30A
	3	80	3	381	384	381	74	610	300	660	310	910	590	DZW30A
	4	100	4	457	460	457	100	702	350	750	310	1020	590	DZW45A
	5	125	5	559	562	559	125	850	400	900	310	-	-	DZW60A
	6	150	6	610	613	610	150	980	500	1060	460	1060	830	DZW90
	8	200	8	737	740	737	201	1100	650	1140	460	1150	830	DZWl20
	10	250	10	838	841	838	252	1320	700	1370	460	1320	870	DZWl80
	12	300	12	965	968	965	303	1500	900	1560	460	1580	870	DZW250
	14	350	14	1029	1038	1029	322	1900	900	1950	600	1660	1170	DZW350
	16	400	16	1130	1140	1130	373	2050	900	2100	600	1780	1170	DZW500
